LQM18系列电感(感值47nH-3.3UH,电流15mA-1.4A)

4914

LQM18系列叠层电感:电源线电感/一般线路用电感

LQM系列,采用了陶瓷材料与线圈导体交替相叠,烧结而成的叠层电感器。

与绕线型构造相比,叠层型实现了小尺寸与薄型。

作为功率电感使用的叠层型电感器,手机是主要的市场,可以预见叠层型电感器的应用将向更高频率的可变频率,降低必要的电感值这一倾向发展。

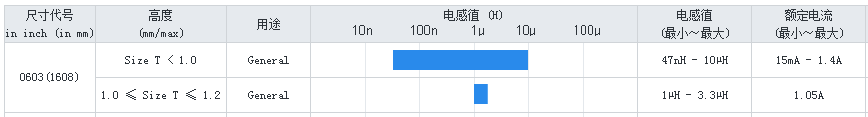

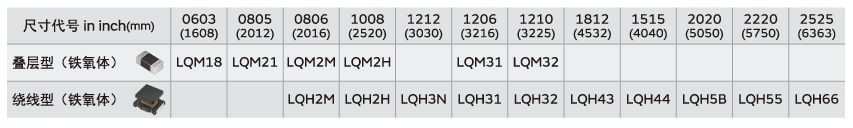

LQM系列电源用片状电感器-尺寸分类系列一览




一般用LQM18系列



型号品名尺寸代号 inch (mm)电感徝电感徝 偏差额定电流 (Itemp)Rdc (max.)SRF (min.)
LQM18FN100M00D0603 (1608)10μH±20%50mA1.17Ω30MHz
LQM18FN1R0M00D0603 (1608)1.0μH±20%150mA0.26Ω120MHz
LQM18FN2R2M00D0603 (1608)2.2μH±20%120mA0.52Ω80MHz
LQM18FN4R7M00D0603 (1608)4.7μH±20%80mA0.78Ω50MHz
LQM18NN1R0K00D0603 (1608)1.0μH±10%25mA0.60Ω75MHz
LQM18NN1R2K00D0603 (1608)1200nH±10%25mA0.80Ω65MHz
LQM18NN1R5K00D0603 (1608)1500nH±10%25mA0.80Ω60MHz
LQM18NN1R8K00D0603 (1608)1800nH±10%25mA0.95Ω55MHz
LQM18NN2R2K00D0603 (1608)2200nH±10%15mA1.15Ω50MHz
LQM18NN47NM00D0603 (1608)47nH±20%50mA0.30Ω260MHz
LQM18NN68NM00D0603 (1608)68nH±20%50mA0.30Ω250MHz
LQM18NN82NM00D0603 (1608)82nH±20%50mA0.30Ω245MHz
LQM18NNR10K00D0603 (1608)100nH±10%50mA0.50Ω240MHz
LQM18NNR12K00D0603 (1608)120nH±10%50mA0.50Ω205MHz
LQM18NNR15K00D0603 (1608)150nH±10%50mA0.60Ω180MHz
LQM18NNR18K00D0603 (1608)180nH±10%50mA0.60Ω165MHz
LQM18NNR22K00D0603 (1608)220nH±10%50mA0.80Ω150MHz
LQM18NNR27K00D0603 (1608)270nH±10%50mA0.80Ω136MHz
LQM18NNR33K00D0603 (1608)330nH±10%35mA0.85Ω125MHz
LQM18NNR39K00D0603 (1608)390nH±10%35mA1.00Ω110MHz
LQM18NNR47K00D0603 (1608)470nH±10%35mA1.35Ω105MHz
LQM18NNR56K00D0603 (1608)560nH±10%35mA1.55Ω95MHz
LQM18NNR68K00D0603 (1608)680nH±10%35mA1.70Ω90MHz
LQM18NNR82K00D0603 (1608)820nH±10%35mA2.10Ω85MHz
LQM18PN1R0MFR#0603 (1608)1.0μH±20%950mA0.250Ω100MHz
LQM18PN1R0NC0#0603 (1608)1.0μH±30%750mA0.25Ω50MHz
LQM18PN1R0NF0#0603 (1608)1.0μH±30%600mA0.350Ω50MHz
LQM18PN1R5MFR#0603 (1608)1.5μH±20%800mA0.288Ω100MHz
LQM18PN1R5NB0#0603 (1608)1.5μH±30%600mA0.438Ω50MHz
LQM18PN1R5NC0#0603 (1608)1.5μH±30%720mA0.275Ω50MHz
LQM18PN1R8NC0#0603 (1608)1.8μH±30%700mA0.300Ω50MHz
LQM18PN2R2MFR#0603 (1608)2.2μH±20%750mA0.375Ω70MHz
LQM18PN2R2NC0#0603 (1608)2.2μH±30%700mA0.3Ω50MHz
LQM18PN2R5ND0#0603 (1608)2.5μH±30%700mA0.300Ω60MHz
LQM18PN3R3MFR#0603 (1608)3.3μH±20%700mA0.438Ω60MHz
LQM18PN4R7MFR#0603 (1608)4.7μH±20%620mA0.550Ω40MHz
LQM18PNR22NFR#0603 (1608)0.22μH±30%1250mA0.138Ω100MHz
LQM18PNR47NC0#0603 (1608)0.47μH±30%850mA0.1875Ω50MHz
LQM18PNR47NFR#0603 (1608)0.47μH±30%1100mA0.188Ω100MHz
