村田制作所开始量产世界最小008004尺寸的射频电感器

1059

村田制作所开始量产世界最小008004尺寸的射频电感器

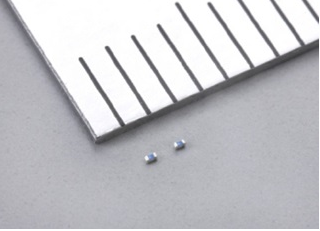

   村田制作所将从2016年8月开始量产世界最小的0201尺寸(0.25mm×0.125mm)高频电感器“LQP01HQ系列”。可用于智能手机、各种无线模块及可穿戴设备等。



   此次的产品保持了与0402尺寸的“LQP02TN系列”同等的Q特性,而封装面积减小了约一半。据村田制作所介绍,此次以此前获得的旨在得到高Q值的设计经验为基础,改进了形成超小型线圈的微细材料及加工技术,从而达到了量产水平。新产品由福井村田制作所的宫崎工厂负责生产。


   样品价格为1个5日元。目前有电感值不同(0.3~2.7nH)的25种型号,计划在2016年底将产品群扩充至10nH。今后村田制作所还将面向汽车领域扩展通信功能,并追加可靠性更高的高频电感器。

伴随着以智能手机为首的小型便携式设备更进一步地小型化和多功能化的影响,使用电子元件数量增加的同时,采用超小型0402尺寸的元件也更趋向正式化。在这种背景之下,我公司开展了原有的超小型0402尺寸系列的高频电感器"LQP02TN系列"和具有高Q值*3特性的"LQP02TQ系列"产品的量产活动。

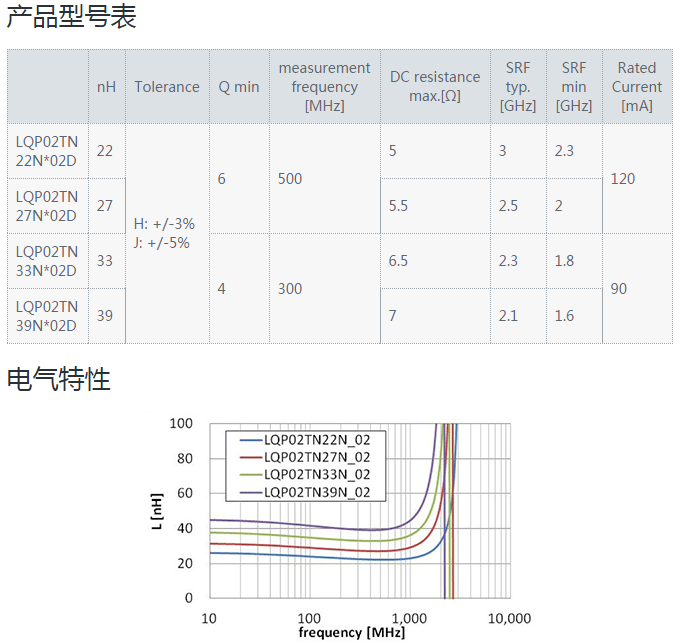

这次,在原有"LQP02TN系列"的0.2nH~20nH的产品阵容中,追加了22nH~39nH的四个产品项目。并且,更进一步地发展了我公司独创的"LQP系列"最大特征的微细加工技术,从而实现了0402尺寸的世界最大39nH的电感值。此次追加的产品阵容,将"LQP02TN系列"的产品阵容的范围扩大到0.2nH~39nH的59个项目,堪称是世界最多项目的产品。同时,电感值偏差也达到了能够对应0.1nH (0.2~4.2nH) 、±3% (4.3~39nH) 的窄偏差。


通过丰富的产品阵容和能够对应电感值的窄偏差,不仅提升了使用超小型0402尺寸的电路设计的自由度,也为以智能手机为首的电子设备更进一步的小型化和多功能化作出更大的贡献。今后,我们也将持续不断地开发更加提升扩大电感值和Q值特性的小型化的产品。


本产品不使用欧盟RoHS指令*4所规定的有害物质。


产品特点


超小型、薄型0402尺寸 (0.4×0.2×0.2mm)

实现0402尺寸的世界最大的39nH电感值

堪称世界最大产品阵容的59项产品 (电感值: 0.2~39nH)

对应窄偏差 (电感值偏差: ±0.1nH[0.4~4.2nH]、±3%[4.3~39nH])

用途


手机中的高频模块 (PA/ANT/SAW/GPS 等)

智能手机、手机 (WCDMA/GSM/LTE 等)

W-LAN/Bluetooth®等各种无线模块

各种高频电路
